工業用金型加工機で培われた高い剛性を取り入れた国産のキヤノン電子製ミリングマシンです。高トルクスピンドルで、チタンなどの硬質材料も高速かつ高精度に加工できます。
MOVIE
※インプラントアバットメント、インプラントバーは標準仕様では加工できません。加工をご希望の場合は、別途ご相談ください。
FEATURE
01
最大30,000回転、瞬間最大18cN・m、連続使用最大9cN・mの高トルクスピンドルを搭載。チタンをはじめとする材料を、安定した回転数で効率よく加工します。チタン加工時にはミリングバーへの負荷を抑え、スムーズで安定した加工を実現。さらに、高性能サーボモーターの採用により、複雑な形状にも対応する高精度な加工を可能にします。
02

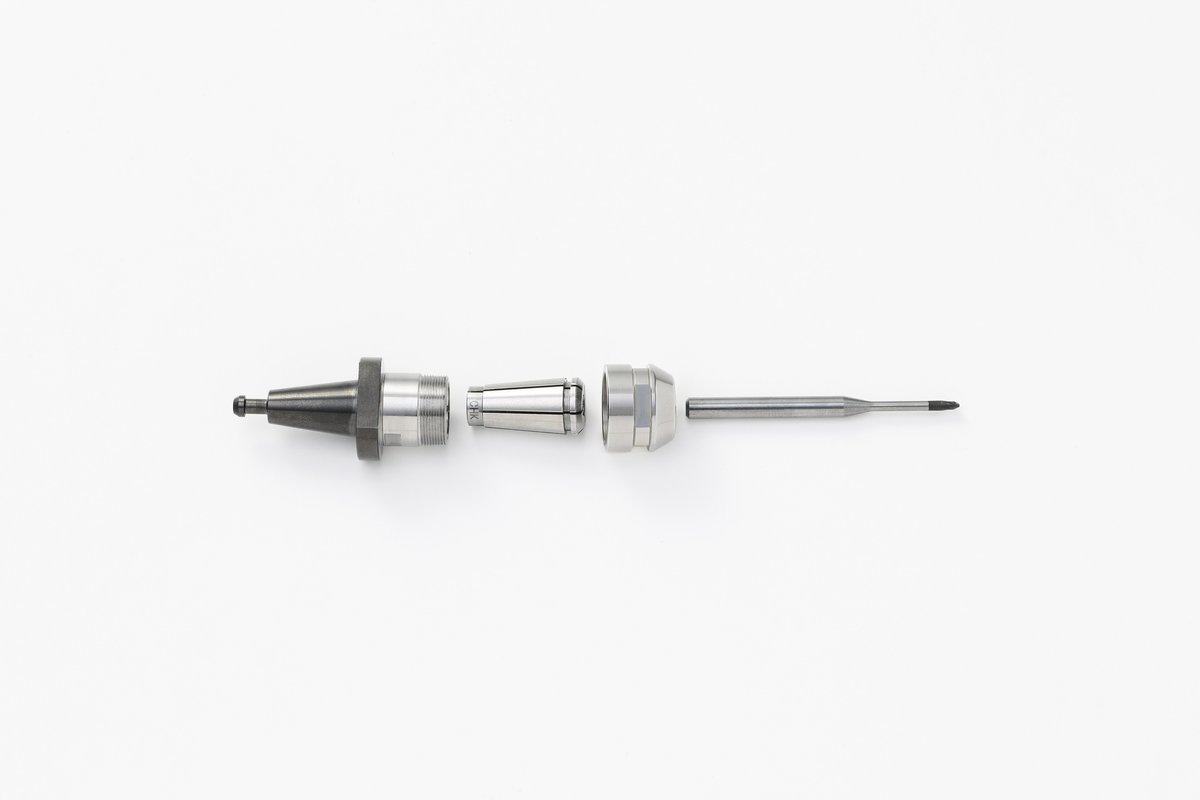

ミリングバーをチャックナットで確実に固定することで、高い把持力を実現。回転時のブレを軽減し、薄いマージンラインなど、高い加工精度が求められる形状にも対応します。さらに、ミリングバーを把持するパーツの摩耗を抑えることが可能です。
03

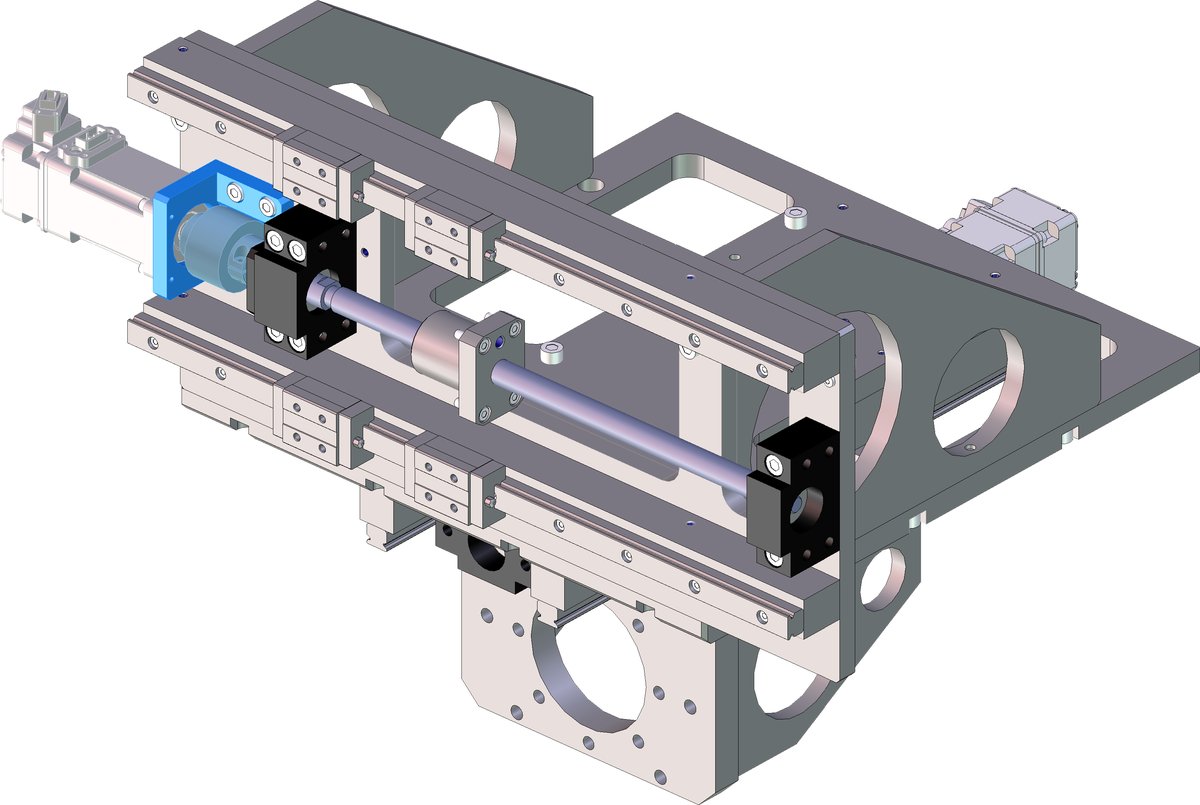

X・Y・Z軸を1つのフレームベースに集中配置することで、高い剛性を実現。ミリングバー先端のブレを抑えるホルダ固定方式の主軸と、高精度リニアガイド、ボールねじの採用により、精密な位置決めと安定した加工を可能にします。さらに、A・B軸には精密制御用の高精度減速器を採用することで位置ズレを低減し、キャリブレーションを不要としました。
04
様々なサイズのブロックを最大12個まで装着できるため、複数の技工物を効率よく加工できます。
05

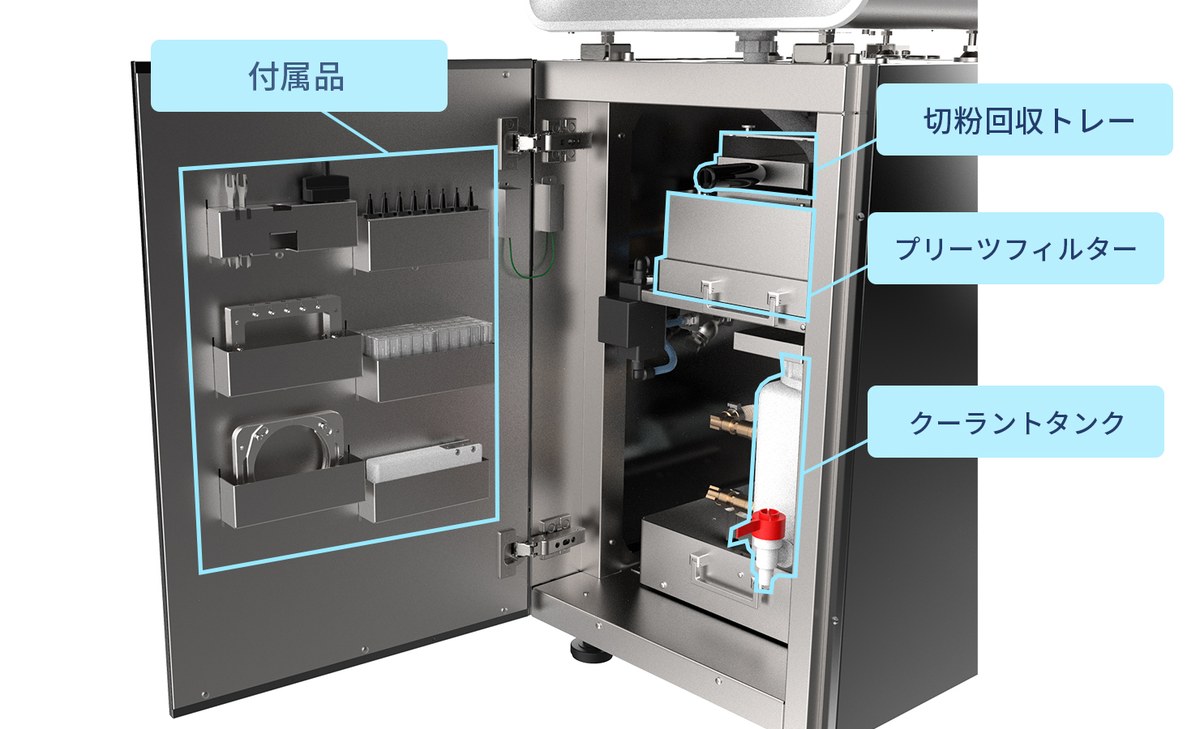

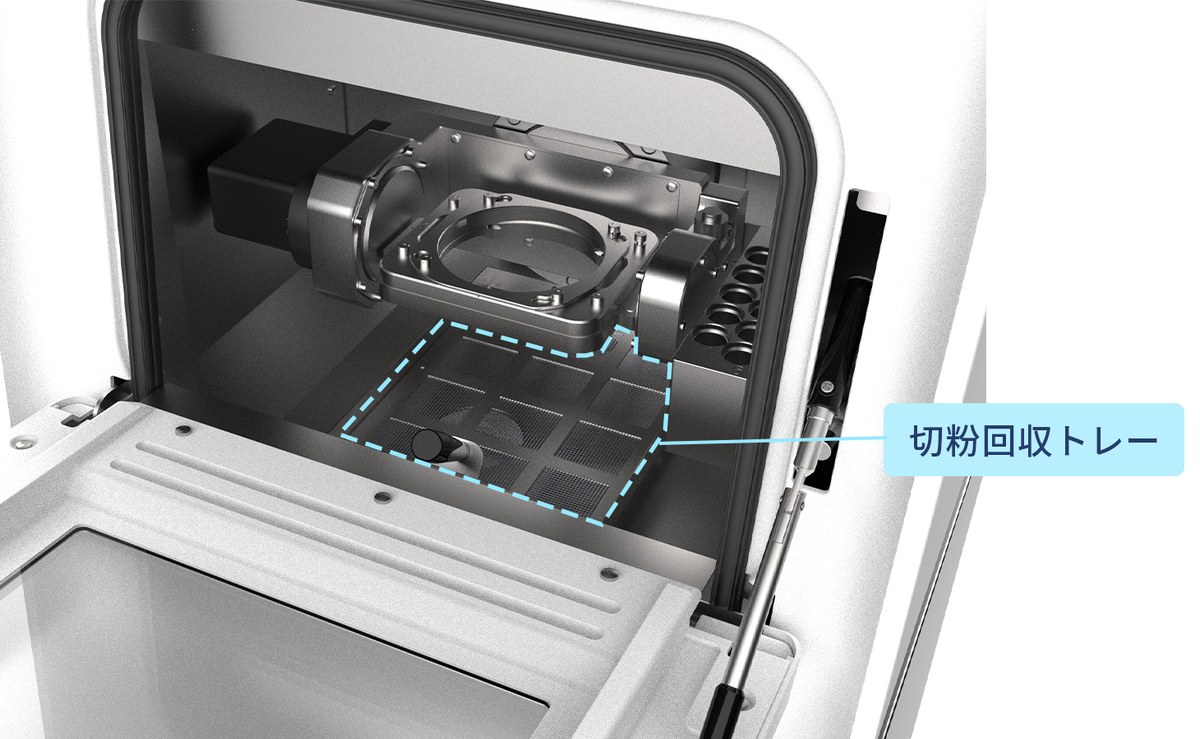

段階的な切粉回収トレーとプリーツフィルターにより、粗い切粉から細かい切粉まで効率よく回収。清掃やメンテナンスの負担を軽減します。また、クーラント液の残量不足や循環不良を常時モニタリングすることで、安定した加工環境を維持し、ミリングマシンを良好な状態に保ちます。専用架台には付属品を収納できるスペースを備え、作業環境の整理にも配慮。さらに、水溶性の希釈タイプで、べたつきやにおいが少なく、中性で肌にもやさしい専用クーラント液を採用しています。
06

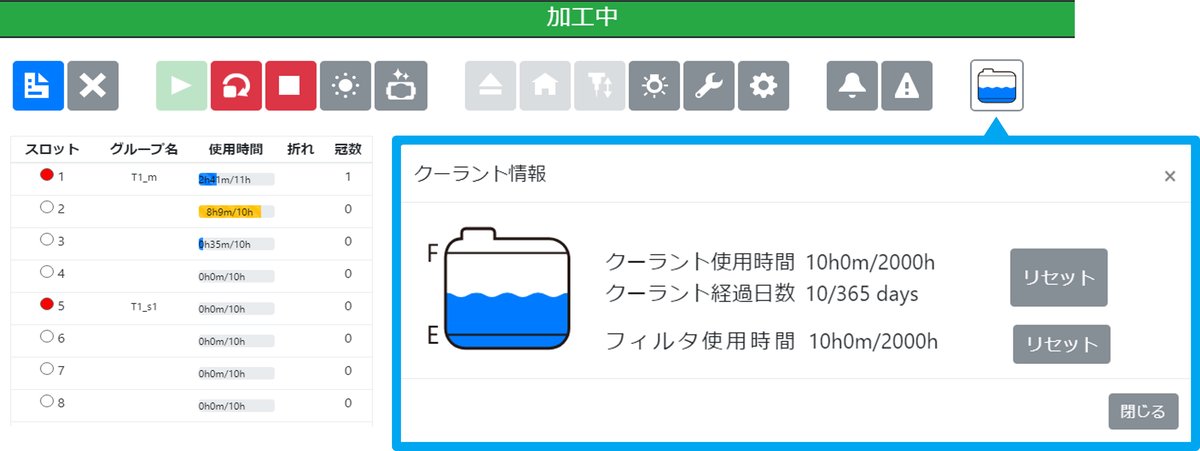

見やすく使いやすい操作画面で、初心者でもスムーズに操作できます。クーラント液の状態やミリングバーの使用時間など、機器の稼働状況を一目で確認でき、日常の管理をサポートします。また、エラー発生時には対処方法を分かりやすく表示し、万が一の際にもスムーズな対応を支援します。
07

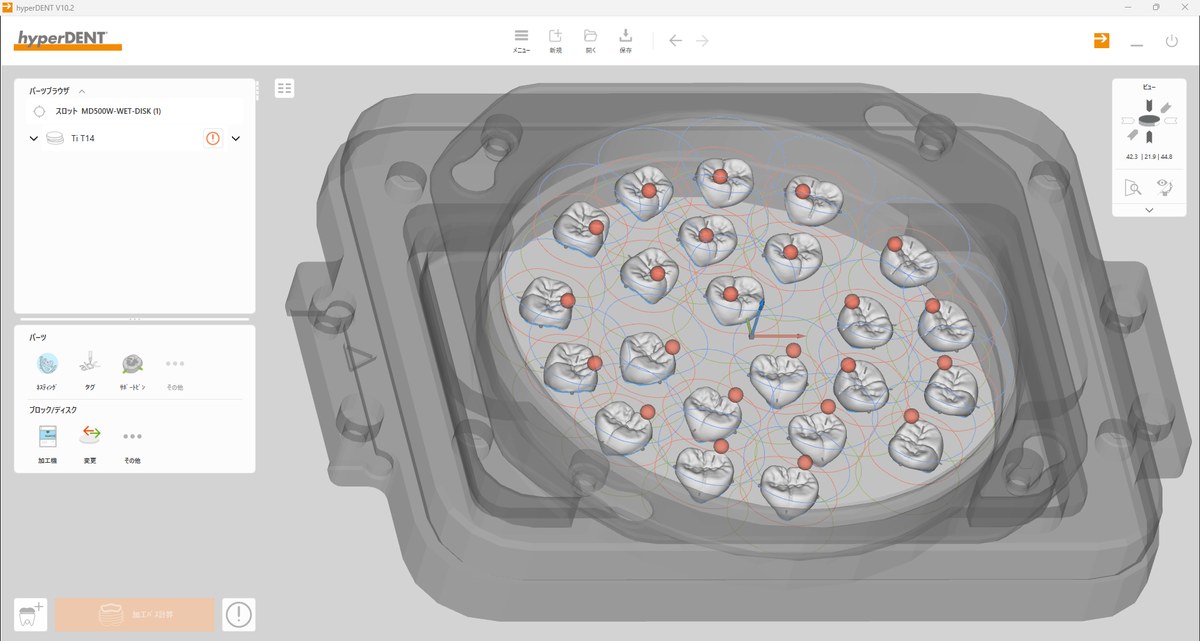

MD-500Wとミリングバーの性能を最大限に引き出すために設計されたCAMソフトウェアを搭載。簡単な操作で精密な加工パスを迅速に計算し、高精度な加工を実現します。
08

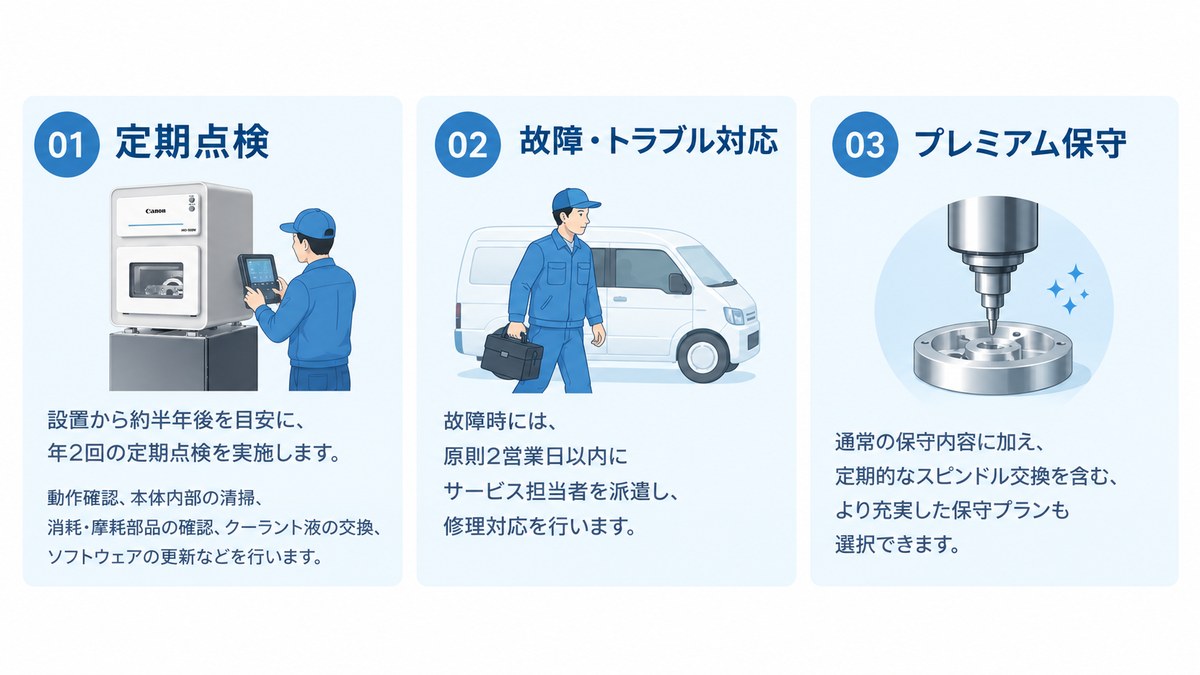

すべてのパーツに日本製を採用した国産ミリングマシンならではの、安心で充実した保守体制を提供します。機器のトラブルにも迅速に対応し、年2回の定期保守点検を実施。長く安心してお使いいただけるよう、導入後も充実したサポートでお客様の安定した運用を支えます。
MATERIAL

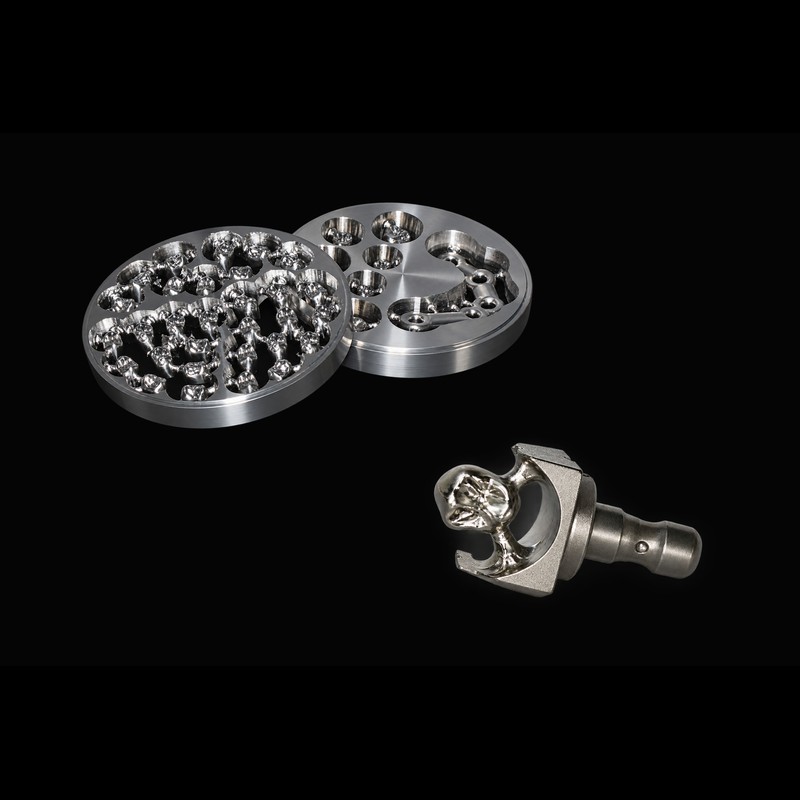

TITANIUM
チタン

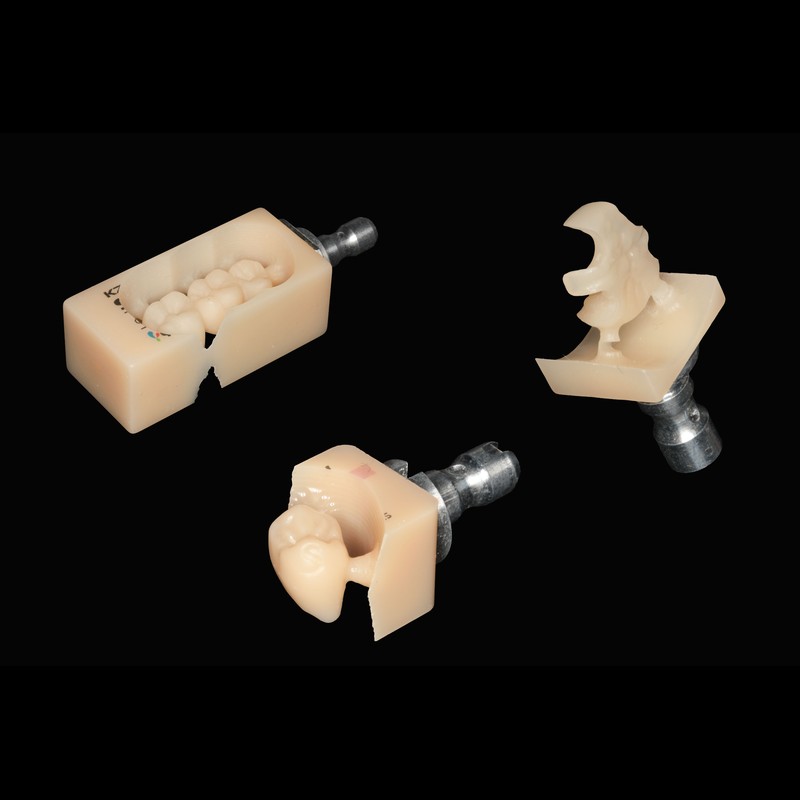

HYBRID RESIN
ハイブリッドレジン

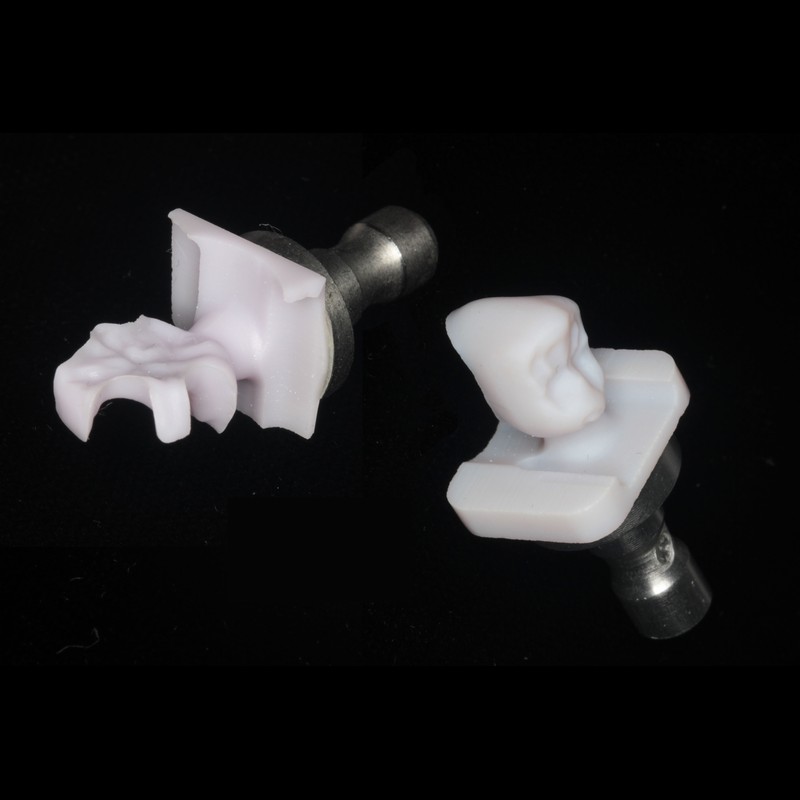

GLASS CERAMIC
ガラスセラミック

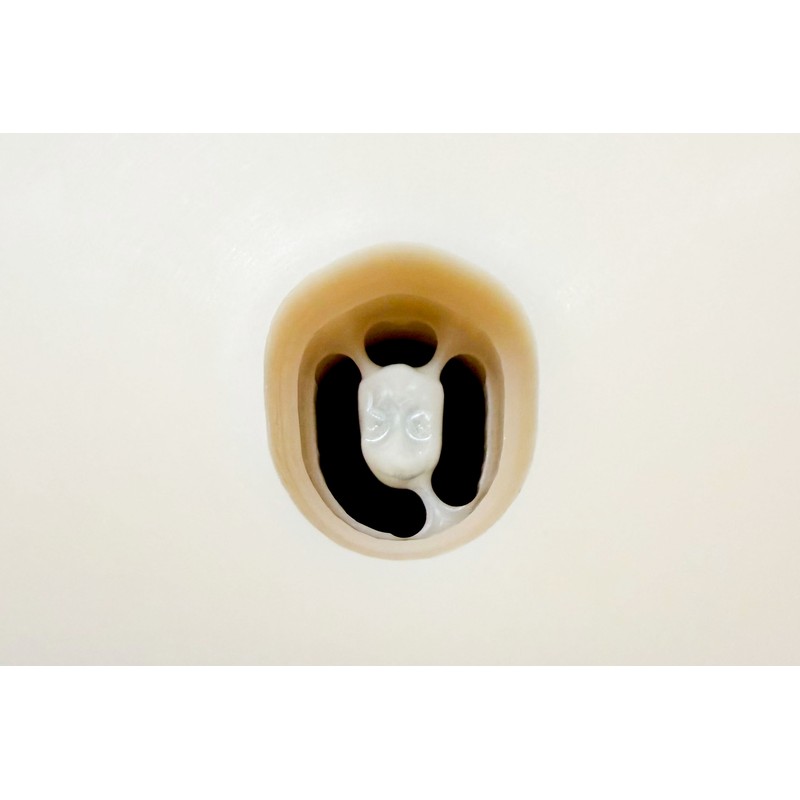

PMMA
PMMA

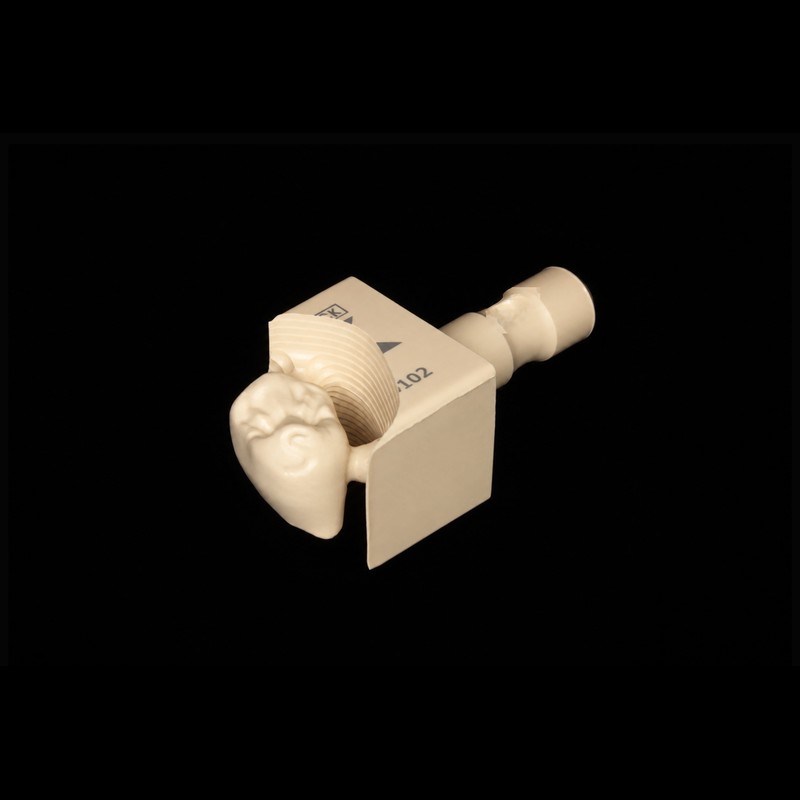

PEEK
PEEK

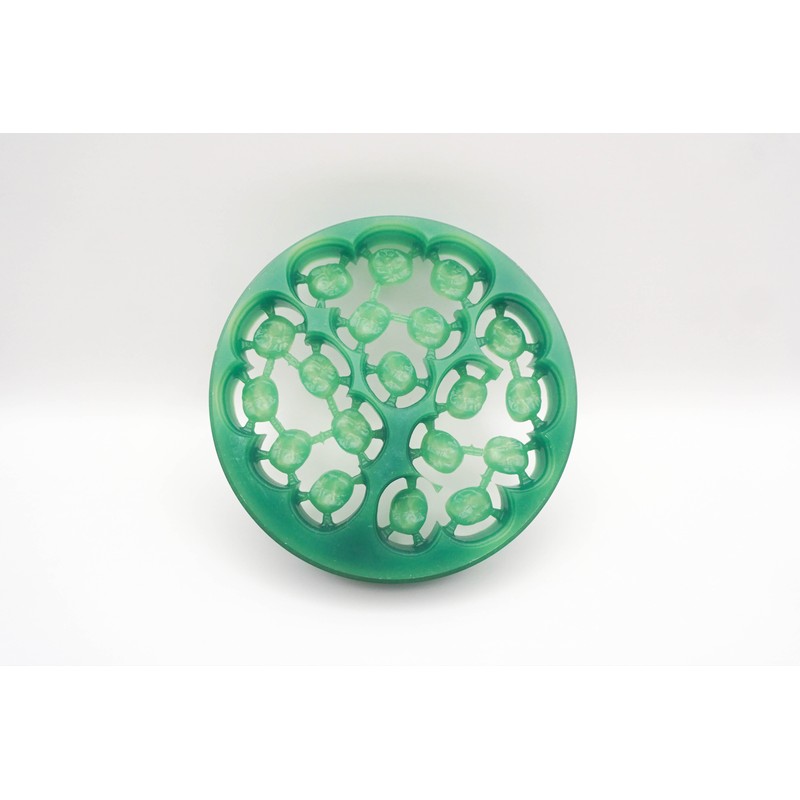

WAX
WAX
SPECIFICATION
| 設置動作環境 | 屋内（振動なきこと） 室温：5〜30℃ 湿度：20〜75%RH以下（凍結、結露なきこと） |
|---|---|
| 加工方式 | 湿式加工 |
| 本体サイズ | 500（W）×760（D）×1550（H）mm アジャスタ除く |
| 本体重量 | 210kg（付属品は除く） |
| 制御軸数 | 5軸（X・Y・Z・A・B） |
| 回転軸移動量 | A±360°／B±30° |
| 加工可能材料 | チタン、ハイブリッドレジン、PMMA、PEEK、ガラスセラミック、WAX |
| 対応ブロック | 歯科切削加工用ブロック ユニバーサルタイプ |
| 最大装着ブロック数 | 12個 |
| 最大ブロック寸法 | 15×15×18mm（12個装着の場合） |
| 装着可能最大ブロック寸法 | L：85mm以下 |
| 対応ディスク | 歯科切削加工用ディスク |
| 最大装着ディスク数 | 1個 |
| ディスク寸法 | φ98.5×T10〜35mm |
| スピンドル | 回転数：1,000〜30,000rpm 出力：0.35kw |
| ATC | クランプ方式 ツールホルダ方式 ミリングバー収納本数 10本 |
| 電源 | AC100V／15A（50/60Hz） |
| エア | エア圧：0.4MPa 流量：60L/min 接続口：φ6mmエアチューブ フィルタ及びエアドライヤーによりごみ、水分を除去してください。 |
※動作には、コンプレッサー、エアードライヤー、ミリングバー、CAMソフトウェア、パソコン、インターネットに接続できる環境（有線）が必要です。
REGULATORY INFORMATION
皆さまの運用環境や加工内容、ご要望に合わせて、最適な導入プランをご提案いたします。
お手持ちのデザインデータをお預かりし、実際に加工したサンプルをご確認いただくことも可能です。
ミリングマシンの導入をご検討の際は、ぜひお気軽にお問い合わせください。
